陶瓷压力变送器
产品图片
产品介绍
使用对象
液体、气体、蒸汽压力测量、液体液位测量。
特点
●陶瓷压力变送器制造商为您介绍的该产品精度高,稳定性好。
●二线制工作方式,4~20mA信号输出。
●敏感部件及线路板是全固体结构,坚固抗振。
●抗干扰能力强,温度稳定性好。
●防爆壳体结构,可全天候使用。
●具有最优良的防腐性能,保证的防腐性价比。
●结构轻巧,简单合理,无须支架,无须水平安装,可直接任意位置安装在管道上。

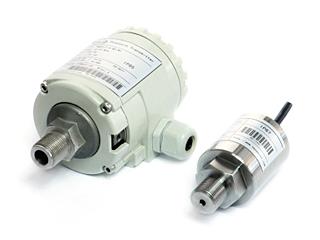

K1型 k2型
陶瓷压力变送器价格和工作原理

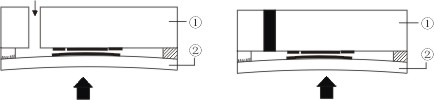

介质压力直接作用于陶瓷片,使测量膜片产生偏移。正常的压力使膜片偏移0.025mm,超压状态也只使膜片偏移0.1mm。此时,测量膜片贴到了陶瓷支架上,避免了损坏。膜片位移产生的电容量,由与其直接连接的电子部件检测,放大和转换为标准信号输出。

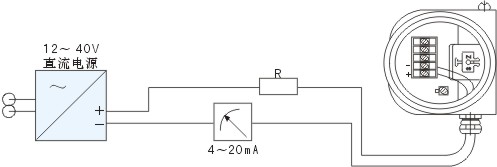

测量系统接线图
在系统回路中必须采用屏蔽信号电缆,并可靠接地。
测量系统示意图(4~20mA)
本安型压力变送器
本安型压力变送器采用本质安全电路,适用于爆炸危险区域,防爆等级Exd ⅡBT4,技术性能指标与普通型压力变送器相同。

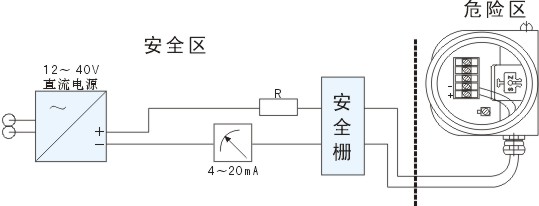

在系统回路中必须采用屏蔽信号电缆,并可靠接地。 本安型测量系统示意图(4~20mA)
安装方式
KR-K系列压力变送器通常采用管道直接安装方式,建议加装一次阀门,便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管,便于冷却介质,否则会造成测量不准甚至损坏变送器。

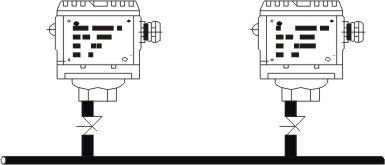

管道直接安装方式
固定配件
用户可依据现场环境及固定要求,用墙装配件或管装配件。
水平管架固定B
外形尺寸外形尺寸
K1型外形尺寸图 K2型外形尺寸图
技术性能及指标
电源:24V·DC;无负载时变送器可工作在12V·DC,最大为40V·DC。
负载特性:输出信号:4~20mA
负载阻抗R与电源电压V的关系:R≤50(V-12)Ω
量程和零点:打开接线端侧盖后连续可调,零点调整范围为最大量程的±5%,量程调整范围为最大量程的40%~ 100%。
温度范围:环境温度-40℃~80℃
介质温度-40℃~85℃
储存温度-40℃~85℃
超压极限:见量程表
相对湿度:0~95%。
阻尼:0.5S。
重量:0.85kg,
精度:±0.2%包括线性、变差和重复性的综合误差。
稳定性:最大量程的±0.1%(1年)
温度影响:在-20~80℃内,变化量±0.15%/10℃。
超压影响:加超压极限内压力后,误差为最大量程的±0.25%。
振动影响:在任何轴向上频率15Hz,误差小于最大量程的±0.01%/g。
电源影响:小于输出量程0.01%/V。
负载影响:如输入电压满足负载特性,则无负载影响。
安装位置影响:无。
压力变送器型谱表
标准量程表
产品图片
产品介绍
使用对象
液体、气体、蒸汽压力测量、液体液位测量。
特点
●陶瓷压力变送器制造商为您介绍的该产品精度高,稳定性好。
●二线制工作方式,4~20mA信号输出。
●敏感部件及线路板是全固体结构,坚固抗振。
●抗干扰能力强,温度稳定性好。
●防爆壳体结构,可全天候使用。
●具有最优良的防腐性能,保证的防腐性价比。
●结构轻巧,简单合理,无须支架,无须水平安装,可直接任意位置安装在管道上。
K1型 k2型
陶瓷压力变送器价格和工作原理
介质压力直接作用于陶瓷片,使测量膜片产生偏移。正常的压力使膜片偏移0.025mm,超压状态也只使膜片偏移0.1mm。此时,测量膜片贴到了陶瓷支架上,避免了损坏。膜片位移产生的电容量,由与其直接连接的电子部件检测,放大和转换为标准信号输出。
测量系统接线图
在系统回路中必须采用屏蔽信号电缆,并可靠接地。
测量系统示意图(4~20mA)
本安型压力变送器
本安型压力变送器采用本质安全电路,适用于爆炸危险区域,防爆等级Exd ⅡBT4,技术性能指标与普通型压力变送器相同。
在系统回路中必须采用屏蔽信号电缆,并可靠接地。 本安型测量系统示意图(4~20mA)
安装方式
KR-K系列压力变送器通常采用管道直接安装方式,建议加装一次阀门,便于安装、调试和维护。
当介质温度高于85℃时则需要加装一定长度的引压管,便于冷却介质,否则会造成测量不准甚至损坏变送器。
管道直接安装方式
固定配件
用户可依据现场环境及固定要求,用墙装配件或管装配件。
墙壁固定B3
1-螺钉M5 2-膨胀螺钉M8 垂直管架固定B1
水平管架固定B
外形尺寸外形尺寸
K1型外形尺寸图 K2型外形尺寸图
技术性能及指标
电源:24V·DC;无负载时变送器可工作在12V·DC,最大为40V·DC。
负载特性:输出信号:4~20mA
负载阻抗R与电源电压V的关系:R≤50(V-12)Ω
量程和零点:打开接线端侧盖后连续可调,零点调整范围为最大量程的±5%,量程调整范围为最大量程的40%~ 100%。
温度范围:环境温度-40℃~80℃
介质温度-40℃~85℃
储存温度-40℃~85℃
超压极限:见量程表
相对湿度:0~95%。
阻尼:0.5S。
重量:0.85kg,
精度:±0.2%包括线性、变差和重复性的综合误差。
稳定性:最大量程的±0.1%(1年)
温度影响:在-20~80℃内,变化量±0.15%/10℃。
超压影响:加超压极限内压力后,误差为最大量程的±0.25%。
振动影响:在任何轴向上频率15Hz,误差小于最大量程的±0.01%/g。
电源影响:小于输出量程0.01%/V。
负载影响:如输入电压满足负载特性,则无负载影响。
安装位置影响:无。
压力变送器型谱表
膜片材料 | |||||||||||||||||||
KR-K1 陶瓷电容 KR-K2 扩散硅 |
|||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
变送器类型 | ||||||||||||||||||
S I |
标准型 本安型ExibⅡBT4 |
||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接件材料 | ||||||||||||||||||
1 9 |
不锈钢316L 特殊要求 |
||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
过程连接方式 | ||||||||||||||||||
R G M A Y |
外螺纹G 1/2 外螺纹M 20×1.5 外螺纹G 1/2 小孔 外螺纹 1/2 NPT 特殊要求 |
||||||||||||||||||
| | | | | | | | | | | | | | | | | | | | | | | |
密封件材料 | ||||||||||||||||||
1F 2F 9F |
模氟橡胶 丁腈橡胶 特殊要求 |
||||||||||||||||||
| | | | | | | | | | | | | | | | | | | |
信号输出方式 | ||||||||||||||||||
2 | 4~20mA二线 | ||||||||||||||||||
| | | | | | | | | | | | | | | | |
外壳类型 | ||||||||||||||||||
A B Y |
铝外壳无现场指示IP65 铝外壳带现场指示IP65(模拟指示表) 特殊要求 |
||||||||||||||||||
| | | | | | | | | | | | |
精度等级 | ||||||||||||||||||
2 5 9 |
0.2 0.5 特殊要求 |
||||||||||||||||||
| | | | | | | | |
测量范围(见标准量程表) | ||||||||||||||||||
Y | 非标准量程 | ||||||||||||||||||
| | | | | | | |
|||||||||||||||||||
|
|
|
|
|
|
|
|
|
标准量程表
测量范围 | 代号 | 量程调节范围 | 过载 |
0~4KPa | D1 | 0.7~7KPa | 0.6 |
0~6KPa | D2 | 0.7~7KPa | 0.6 |
0~10KPa | D3 | 1.0~10KPa | 0.6 |
0~16KPa | D4 | 10.0~20KPa | 0.6 |
0~20KPa | D5 | 10.0~20KPa | 0.6 |
0~25KPa | D6 | 12.0~30KPa | 0.6 |
0~40KPa | D7 | 12.0~40KPa | 0.6 |
0~60KPa | D8 | 20.0~60KPa | 0.6 |
0~100KPa | E1 | 30.0~100KPa | 1.0 |
0~160KPa | E2 | 60.0~200KPa | 1.0 |
0~200KPa | E3 | 60.0~200KPa | 1.0 |
0~250KPa | E4 | 120.0~400KPa | 1.0 |
0~400KPa | E5 | 120.0~400KPa | 1.0 |
0~0.6MPa | F1 | 0.2~0.6MPa | 2.0 |
0~1.0MPa | F2 | 0.3~1.0MPa | 2.0 |
0~1.6MPa | F3 | 0.6~2.0MPa | 4.0 |
0~2.0MPa | F4 | 0.6~2.0MPa | 4.0 |
0~2.5MPa | F5 | 1.2~4.0MPa | 4.0 |
0~4.0MPa | F6 | 1.2~4.0MPa | 6.0 |
0~6.0MPa | F7 | 2.0~6.0MPa | 9.0 |
0~10MPa | H1 | 3.0~10MPa | 20 |
0~30MPa | H2 | 3.0~30MPa | 60 |
-2~2KPa | C1 | 2.0~7.0KPa | 0.6 |
-5~5KPa | C2 | 5.0~20KPa | 0.6 |
-10~10KPa | C3 | 2.0~20KPa | 0.6 |
-20~20KPa | C4 | 8.0~20KPa | 0.6 |
-50~50KPa | C5 | 10.0~100KPa | 0.6 |
