一、产品概述

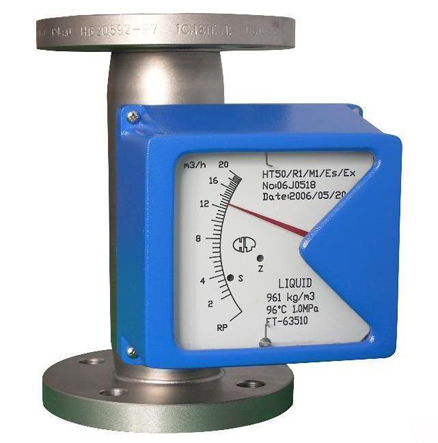

垂直安装金属管浮子流量计采用可变面积式测量原理，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。

二、技术参数
测量范围:水（20℃）1-200000 l／h 空气（20℃，0．1013MPa）0．03－4000m3／h 参见流量表，特殊流量可订制
量程比：标准型10：1 特殊型20：1
精度：标准型1．5级特殊型1．0级
压力等级：标准型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型在选型和订货前应与工厂协商
压力损失：7kPa-70kPa
介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
高温型：可达400℃
环境温度：液晶型－30℃－ 85℃
指针型－40℃－ 120℃
连接形式：标准型：DIN2501标准法兰
特殊型：由用户指定的任意标准法兰或螺纹
电缆接口：M20×1．5
供电电源：标准型24VDC二线制4－20mA（10．8VDC－36VDC）
交流型：85－265VAC ? ?50HZ
防护等级：IP65

防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6

三、选型代码

代号	测量管结构
KR-LZ-50	下进上出
KR-LZ-51	下进上横出
KR-LZ-52	下横进上横出
KR-LZ-53R	右进左出
KR-LZ-53L	左进右出
	代号	接液材质
	R0	0Cr18Ni2Mo2Ti
	R1	1Cr18Ni9Ti
	Rp	PTFE
	T1	钛合金
	Rl	316L
		代号	管道口径
		DN15	15
		DN25	25
		DN50	50
		DN80	80
		DN100	100
		DN150	150
		DN200	200
			代号	附加结构
			无
			T	夹套型
			Z	阻尼型
			G	高温型
			Y	高压型

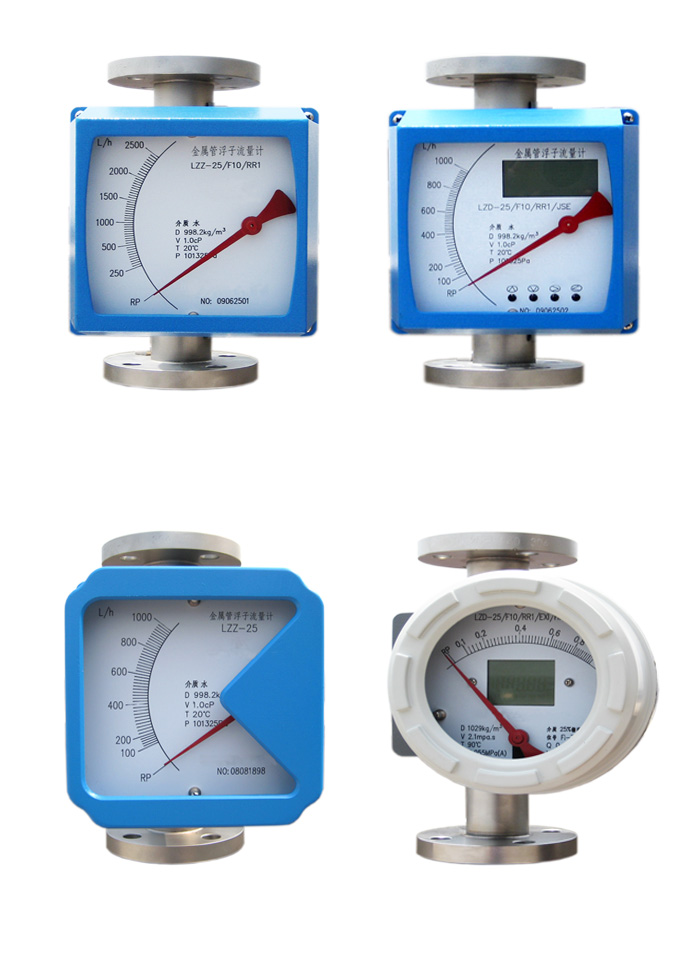

				代号	指示器形式代码组合
				M1	就地指示器，机械指示瞬时流量
				M2	供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
				M3	供电型，无机械指示，液晶显示瞬时/累积流量
					代码	供电方式
					无	只限M1指示器
					A	220VAC，4－20mA输出
					B	电池供电，无输出
					C	24VDC，二线制供电，4－20mA输出
					D	24VDC，三、四线制供电，4－20mA输出
						代号	防爆标志
						l	本安iaCT5方型壳体
						d	隔爆Diibt4园壳体
							代号	报警或脉冲输出
							无	无报警或脉冲输出
							K1	上限报警或一路脉冲输出
							K2	下限报警或一路脉冲输出
							K3	上、下限报警或双路脉冲输出

四、流量范围

通径（mm）	流量范围			压力损失kPa
	水L/h		空气M3/h	水	空气
	常规型	防腐型	常规型，防腐型	水	空气
DN15	2.5～25	---	0.07～0.7	6.5	7.1
	4.0～40	2.5～25	0.11～1.1	6.5	7.2
	6.3～63	4.0～40	0.18～1.8	6.6	7.3
	10～100	6.3～63	0.28～2.8	6.6	7.5
	16～160	10～100	0.40～4.0	6.8	8.0
	25～250	16～160	0.7～7.0	7.2	10.8
	40～400	25～250	1.0～10	8.6	10.0
	63～630	40～400	1.6～16.0	11.1	14.0
DN25	100～1000	63～630	3～30	7.0	7.7
	160～1600	100～1000	4.5～45	8.0	8.8
	250～2500	160～1600	7～70	10.8	12.0
	400～4000	250～2500	11～110	15.8	19.0
DN40	500～5000	---	12～120	10.8	9.8
DN40	600～6000	----	16～160	12.6	16.5
DN50	630～6300	400～4000	18～180	8.1	8.6
	1000～10000	630～6300	25～250	11.0	10.4
	1600～16000	1000～10000	40～400	17.0	15.5
DN80	2500～25000	1600～16000	60～600	8.1	12.9
DN80	4000～40000	2500～25000	80～800	9.5	18.5
DN100	6300～63000	4000～40000	100～1000	15.0	19.2
DN150	20000～100000	---	600～3000	19.2	20.3
