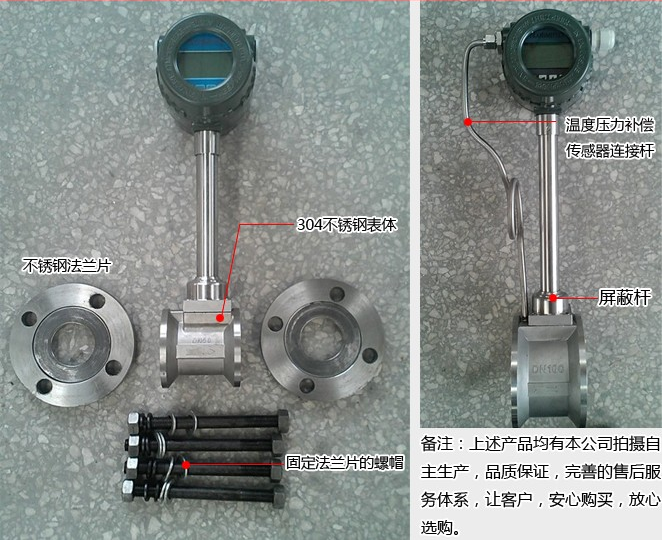

一、产品概述
KR-LU系列涡街流量计主 要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压 力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～ 250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。
为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显 示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。
二、工作原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
三、技术参数
1、基本参数
|
执行标准 |
涡街流量传感器（JB/T9249-1999） |
|
仪表口径（mm） |
15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
|
公称压力（MPa） |
1.6MPa、2.5MPa、4.0MPa（其它可订制） |
|
精度等级 |
液体：±1% 气体或蒸汽：±1.5%、±1% |
|
量程比 |
1:10；1:15；1:20 |
|
传感器材质 |
304不锈钢、316（L）不锈钢等 |
|
使用条件 |
介质温度：-40℃~+250℃、-40℃~+350℃ 环境温度：-20℃~+60℃ 相对湿度：5%～90% 大气压力：86KPa~106KPa |
|
信号输出功能 |
脉冲信号、4 ~ 20mA信号 |
|
通讯输出功能 |
RS485通讯输出、HART协议等 |
|
工作电源 |
A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。 |
|
信号线接口 |
基本型：霍斯曼接头或自带三芯线缆；防爆型：内螺纹M20×1.5 |
|
防爆等级 |
ExdIICT5或ExdIIBT6 |
|
防护等级 |
IP65或更高（可订制） |
2、流量范围：一般液体和气体适用流量范围见表2 （表2）
|
仪表口径 (mm) |
液体测量范围(m3/h) |
气体测量范围(m3/h) |
连接方式 |
耐压等级（MPa） |
|
DN15 |
1.2-6.2 |
5-25 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN20 |
1.5-10 |
8-50 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN25 |
1.6-16 |
10-70 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN32 |
1.9-19 |
15-150 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN40 |
2.5-26 |
22-220 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN50 |
3.5-38 |
36-320 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN65 |
6.2-65 |
50-480 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN80 |
10-100 |
70-640 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN100 |
15-150 |
130-1100 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN125 |
25-250 |
200-1700 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN150 |
36-380 |
280-2240 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN200 |
62-650 |
580-4960 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN250 |
140-1400 |
970-8000 |
法兰夹持/法兰连接 |
2.5/1.6 |
|
DN300 |
200-2000 |
1380-11000 |
法兰夹持/法兰连接 |
2.5/1.6 |
四、产品选型
|
代号 |
通径 |
流量范围㎡/h |
||||||
|
KR-LU-25 |
DN25 |
1~10(液体) |
25~60（气体） |
蒸汽流量请查看说明书，DN300以上推荐使用 插入式涡街流量计 |
||||
|
KR-LU-32 |
DN32 |
1.5~18(液体) |
15~150（气体） |
|||||
|
KR-LU-40 |
DN40 |
2.2~27(液体) |
22.6~150（气体） |
|||||
|
KR-LU-50 |
DN50 |
4~55(液体) |
35~350（气体） |
|||||
|
KR-LU-80 |
DN80 |
9~135(液体) |
90~900（气体） |
|||||
|
KR-LU-100 |
DN100 |
14~200(液体) |
140~1400（气体） |
|||||
|
KR-LU-150 |
DN150 |
32~480(液体) |
300~3000（气体） |
|||||
|
KR-LU-200 |
DN200 |
56~800(液体) |
550~5500（气体） |
|||||
|
|
代号 |
功能1 |
||||||
|
N |
无温压补偿 |
|||||||
|
Y |
有温压补偿 |
|||||||
|
|
代号 |
输出型号 |
||||||
|
F1 |
4-20mA输出（二线制） |
|||||||
|
F2 |
4-20mA输出（三线制） |
|||||||
|
F3 |
RS485通讯接口 |
|||||||
|
|
代号 |
被测介质 |
||||||
|
J1 |
液体 |
|||||||
|
J2 |
气体 |
|||||||
|
J3 |
蒸汽 |
|||||||
|
|
代号 |
连接方式 |
||||||
|
L1 |
法兰卡装式 |
|||||||
|
L2 |
法兰连接式 |
|||||||
|
|
代号 |
功能2 |
||||||
|
E1 |
1.0级 |
|||||||
|
E2 |
1.5级 |
|||||||
|
T1 |
常温 |
|||||||
|
T2 |
高温 |
|||||||
|
T3 |
蒸汽 |
|||||||
|
P1 |
1.6MPa |
|||||||
|
P2 |
2.5MPa |
|||||||
|
P3 |
4.0MPa |
|||||||
|
D1 |
内部3.6V供电 |
|||||||
|
D2 |
DC24V供电 |
|||||||
|
B1 |
不锈钢 |
|||||||
|
B2 |
碳钢 |
|||||||
