巧型压力变送器

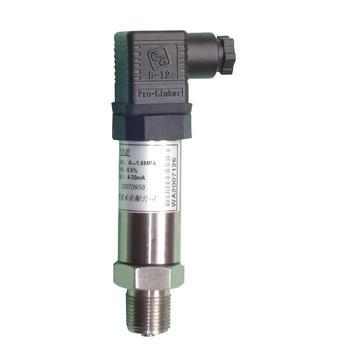

产品图片
产品介绍

应用


小巧型压力变送器厂家为您介绍该变送器使用陶瓷压阻式传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。



                                                                                                                                    KR-M(带LED表头指示)

技术参数

测量范围：-100KPa～60MPa 允许温度： 介质温度：-30～85℃ 环境温度：-30～85℃ 储存温度：-30～85℃

温度影响：TK＜±0.02%FS/K 精度等级：0.2、0.5级 工作电压：18～36VDC 输出信号：4～20mA（二线制）；1～5V（三线制） 负载电阻：＜=1000Ω

小巧型压力变送器报价和工作原理

抗腐蚀的陶瓷压力传感器没有液体的传递，压力直接作用在陶瓷膜片的前面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的背面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

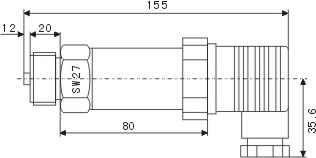

尺寸大小


电气连接

KR-M小巧型变送器的电气连接方式和输出信号为：
二线制：1 电源正
2 信号正
3 外壳
三线制：1 电源正
2 电源负（与信号负共用）
3 信号+

压力变送器型谱表

压力变送器类型
	KR-M1 陶瓷压阻 KR-M2 扩散硅
	| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	过程连接材料
		1 2	不锈钢316L 约定的特殊要求
		| | | | | | | | | | | | | | | | | | | | | | | | | | | | | |	过程连接形式
			R N K S	外螺纹G1/2，内孔Φ11.4mm 外螺纹NPT1/2，内螺纹NPT1/4 外螺纹M20×1.5，内孔Φ11.4mm 约定的特殊要求
			| | | | | | | | | | | | | | | | | | | | | | |	密封材料
				F P S	氟素橡胶 PTFE 约定的特殊要求
				| | | | | | | | | | | | | | | | | | | |	输出信号
					2 4 6	模拟信号4～20mA二线 模拟信号1～5V三线 约定的特殊要求
					| | | | | | | | | | | | | | | |	外壳类型
						A	压铸铝外壳
						| | | | | | | | | | | | | |	现场显示表类型
							N A	无现场显示 LED显示
							| | | | | | | | | |	精度等级
								1 2 3	0.1 0.2 0.5
								| | | | | |	测量量程
									[参见标准量程代码表] 例如：D3 0～10KPa
									| |
KR-	M	1	R	F	2	A	N	3	D3		选型举例

标准量程表

测量范围	代号	量程调节范围	测量范围	代号	量程调节范围	测量范围	代号	量程调节范围
0～4KPa	D1	0.7～7KPa	0～200KPa	E3	60.0～200KPa	0～10MPa	H1	3.0～10MPa
0～6KPa	D2	0.7～7KPa	0～250KPa	E4	120.0～400KPa	-2～2KPa	H2	3.0～30MPa
0～10KPa	D3	1.0～10KPa	0～400KPa	E5	120.0～400KPa	-5～5KPa	C1	2.0～7.0KPa
0～16KPa	D4	10.0～20KPa	0～0.6MPa	F1	0.2～0.6MPa	-10～10KPa	C2	5.0～20KPa
0～20KPa	D5	10.0～20KPa	0～1.0MPa	F2	0.3～1.0MPa	-20～20KPa	C3	2.0～20KPa
0～25KPa	D6	12.0～30KPa	0～1.6MPa	F3	0.6～2.0MPa	-50～50KPa	C4	-8.0～20KPa
0～40KPa	D7	12.0～40KPa	0～2.0MPa	F4	0.6～2.0MPa	-100～0KPa	C5	10.0～100KPa
0～60KPa	D8	20.0～60KPa	0～2.5MPa	F5	1.2～4.0MPa	-100～0KPa	B1	-40～100KPa
0～100KPa	E1	30.0～100KPa	0～4.0MPa	F6	1.2～4.0MPa	-100～100KPa	B2	-40～100KPa
0～160KPa	E2	60.0～200KPa	0～6.0MPa	F7	2.0～6.9MPa	-100～1000KPa	B3	240～1000KPa
