电容式变送器

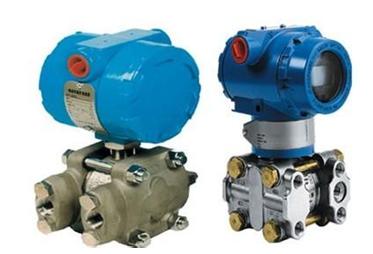

  产品图片



电容式变送器用途

       电容式变送器可以将微小差压转换成4～20mA.DC信号，它采用专门设计的放大线路板和特殊的温度补偿工艺，性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。

通用技术性能和参数

输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)

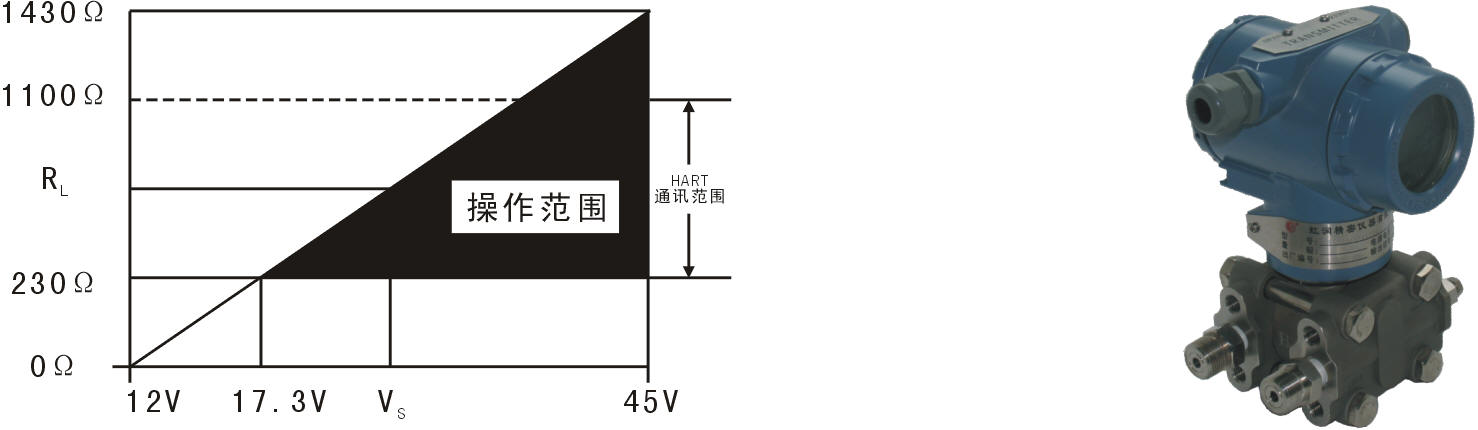

负载特性：

量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2% （标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1至16秒之间任意可调。
启动时间：<2秒，不需预热
电容式变送器工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%最大量程限值，对于4MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）


电容式变送器

代号 测量范围 （KPa） 3 4 5 6 7 8 9 0 0 － 1.3～ 7.5 0 － 6.2～ 37.4 0 － 31.1～ 186.8 0 － 117～ 689.5 0 － 345～ 2068 0 － 1170～ 6895 0 － 3450～ 20680 0 － 6895～ 41370

代号 输出形式 SF S 4～20mA.DC 数字放大器，带4位LCD数字显示 4～20mA.DC 智能放大器，并采用HART协议通讯

代号 容室和接头材质 排气／排液阀材质 1 2 3 4 碳钢镀铬 316钢 哈氏合金C 蒙耐尔合金 316钢 316钢 哈氏合金C 蒙耐尔合金

代号 隔离膜片材质 2 3 4 5 316L钢 哈氏合金C 蒙耐尔合金 钽

代号 灌充液种类 无 F 低粘度硅油 氟油（惰性液，用于制氧系统）

代号 选用件 M3 B1 B2 B3 D1 D2 不注 C1 C2 C3 d I 数显指示表 4位LCD数字显示 管装弯支架 （安装管φ60） 板装弯支架 管装平支架 （安装管φ60） 排气／排液阀装在容室侧面的上部 排气／排液阀装在容室侧面的下部 椭圆接头内螺纹NPT NPT外螺纹接头 M20×1.5丁字接头 NPT外螺纹接头 隔爆型，防爆标志ExdⅡBT4-6 本安型，防爆标志ExiaⅡCT5

KR-3051GP 8 S 2 3 M1 B3 D1 0～2.5KPa 选型举例
