详细内容：

产品介绍：

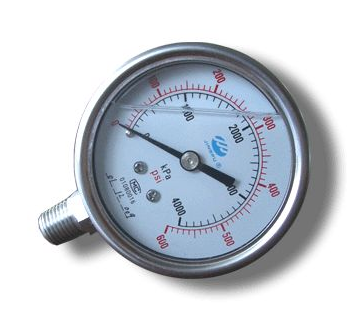

耐振压力表主要用于冶金、电力、石油、化工、轻工、机械等工业部门的压力检测。压力表依靠内部充灌甘油和配套缓冲装置等措施。具有良好的耐振性能。适用于被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸何的场合，以及环境振动较大的场所。仪表能测气体、液体脉动压力的平均值。以克服介质强烈脉冲及环境振动对仪表带来的损害，确保读数的准确性。
不锈钢耐振压力表的外壳用不锈钢材料制成（简称半钢），可在有腐蚀性、振动较大的恶劣环境中使用。

技术参数

型号	结构形式	精度%	测量上限MPa
YN-40/YN-40Z YN-50/YN-50Z/YN-50ZT YN-60/YN-60T/YN-60Z/YN-60ZT YN-75/YN-75ZT	径向轴向带边	2.5	0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5； 0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
YN-100/YN-100T/YN-100Z/YN-100ZT YN-150/YN-150Z/YN-150ZT	径向轴向带边	1.6	0-0.06;0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5； 0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；100;160;250;-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4

1. 使用环境温度：-5～55℃（表壳内充甘油）； 2. 抗工作环境振动：V,H,4
-25～55℃（表壳内充硅油）。

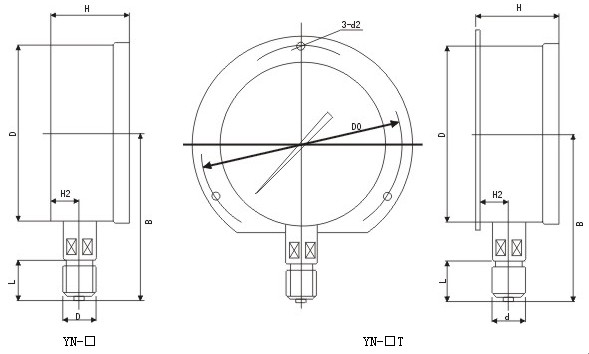

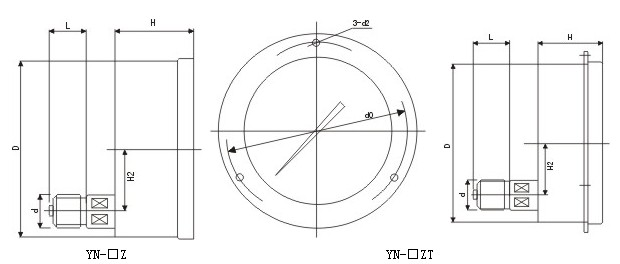

型号	D	d	L	d0	B	H	d2	H1	H2
YN-60	φ60	M14×1.5	14		55	32			13
YN-60ZT				76	65	32	4.5	27	0
YN-60B					55	32			13
YN-63B				76	65	32	4.5	27	0
YN-100	φ100	M20×1.5	20		90	44			18
YN-100ZT				118	90	44	5.5	27	30
YN-100B					90	44			18
YN-103B				118	90	44	5.5	27	30
YN-150	φ150	M20×1.5	20		120	44			18
YN-150ZT				165	95	44	5.5	27	55
YN-150B					120	44			18
YN-153B				165	95	44	5.5	27	55

产品介绍：
我们公司生产的YN系列普通耐震压力表是为适应环境震动而设计的：同时对被测介质的脉动有明显的缓冲效果。通过向表内充油，对仪表内部零部件起到润滑作用，延长了仪表的使用寿命。其独特的内部结构设计达到了良好的密封性能，使仪表更具可靠性。除普通造型耐振压力表外，本厂还生产防腐型耐振压力表，隔膜法兰耐振压力表。

主要技术指标
l、精度等级：1．6级 ;2.5级
2、测量范围：（Mpa）
0-0.1 0-0.16 0-0.25 0-0.4
0-0.6 0-l 0-1.6 0-2.5
0-4 0-6 0-10 0-16
0-25 0-40 0-60
-0.1-0.3 -0.1-0.5 -0.1-0.9 -0.1-2.4
（特殊规格，请在订货时注明）

3、仪表公称直公径：Φ40mm；Φ50mm；Φ60mm； Φl00mm；Φ150mm
4 、隔膜连接体内部填充工作液（1）甘油（2）硅油（3）根据用户需求填充。
5、工作条件：（1）环境温度：—25—55℃
（2）工作压力：静负荷：用至测量上限值的3／4
交变负荷：用至测量上限值的2／3
短时压力：用至测量上限值
6、连接尺寸：（1）螺纹连接：M20X1．5
（G3／8"，G1／2"，NPTl／2；
（2）法兰连接：
l、机械工业部标准JB81-59《平焊钢法兰》
2、化学工业部标准HG5019-58《耐酸平焊钢法兰》
3、可根据用户特殊需要生产

型号命名

型号	结构形式	精度%	测量上限MPa
YN-40/YN-40Z YN-50/YN-50Z/YN-50ZT YN-60/YN-60T/YN-60Z/YN-60ZT	径向轴向带边	2.5	0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5； 0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
YN-100/YN-100T/YN-100Z/YN-100ZT YN-150/YN-150Z/YN-150ZT	径向轴向带边	1.6	0-0.1； 0-0.16； 0-0.25； 0-0.4；0-0.6； 0-1； 0-1.6； 0-2.5； 0-4； 0-6； 0-10； 0-16；0-25； 0-40； 0-60；-0.1-0； -0.1-0.06； -0.1-0.15 ；-0.1-0.3；-0.1-0.5； -0.1-0.9； -0.1-1.5； -0.1-2.4
