PID调节仪

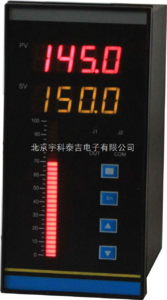

产品图片
PID调节仪主要特点

1、模糊PID自整定调节器/温控器采用了人工智能模糊控制；提高了采样速率（250ms）、运算精度、控制精度（一般优于0.2％FS）；在外给定基础上采用微分先行的控制方式有效的抑制了对象的扰动问题；
2、可随意改变仪表的输入信号类型。采用无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号；
3、可分别带一路PID控制输出及一路变送输出，可适用于各种测量控制场合，可实现手/自动无扰动切换。
4、可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信组成网络控制系统；采用标准MODBUS RTU通信协议；
5、集数字仪表与模拟仪表于一体，可对测量值及控制目标值（或输出量）进行数字量显示，并同时对测量值及控制目标值（或输出量）进行相对模拟量显示，显示方式为双LED数码显示+双光柱模拟量显示。


技术指标


商   标	型   号
KR-WS-X	D105、D/S 805、D705、D905、D/S405、TD/TS805系列
输入信号	热 电 偶： K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。 热 电 阻： Pt100、Cu50；引线电阻补偿范围≤15Ω。 直流电压：0～5V、1～5V； 直流电流：0～10mA、4～20mA。 输入阻抗：电压信号Ri≥250KΩ。
输出信号	模拟量输出：DC 0～10mA输出（负载电阻≤750Ω） DC 4～20mA输出（负载电阻≤500Ω）             DC 0～5V输出 （负载电阻≥250KΩ） DC 1～5V输出（负载电阻≥250KΩ） 开关量输出：继电器控制输出─继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）             可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A             固态继电器控制输出--SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA             双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A 通讯输出：接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等           波特率─1200～9600bps 内部自由设定 采用标准MODBUS RTU通信协议 馈电输出：DC24±1V，负载电流≤30mA
特   性	测量精度：±0.5%FS或0.2%FS 分 辨 率：±1字 测量范围：-1999～9999字 显示方式：-1999～9999字测量值显示        -1999～9999字设定值显示          -1999～9999字控制目标值显示     0～100%输出量显示          双LED+双光柱显示                发光二极管工作状态显示 温度补偿：0～50℃数字式温度自动补偿 参数设定·面板轻触式按键数字设定         ·参数设定值断电后永久保存         ·参数设定值密码锁定 保护方式·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示         ·输入超/欠量程报警         ·电源欠压自动复位         ·工作异常自动复位（Watch Dog）
使用环境	环境温度：0～50℃ 相对湿度：≤85%RH ·避免强腐蚀性气体 供电电压：常规型 AC220V %（50Hz±2Hz线性电源）           特殊型 AC90V～265V-开关电源                  DC24V±2V-开关电源 功   耗：≤5W（AC220V线性电源供电）          ≤4W（AC90～265V开关电源供电）          ≤4W（DC24V电源供电）


PID调节仪型谱表


型              号										说      明
KR-WS-X	□	-□	□	□	-□	-□	□	-□	□	模糊PID自整定调节器/温控器
外形尺寸	D105 D405 S405 D705 D805 S805 D905									48×48mm 96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯方式		□								参见“通讯方式”
控制输出方式			□							参见“输出方式”
变送输出方式				□						参见“输出方式”（D105无此功能）
输入类型					□					参见“输入类型”
报警方式						N H L				无报警（可省略） 上限报警 （只能选其中一种报警方式） 下限报警
第二报警方式							N H L G A D			无报警（可省略） 上限报警 下限报警 偏差内报警 （只能选其中一种报警方式） 偏差外报警 LBA报警
馈电输出								P		一路DC24V输出
供电方式									T W A	AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）
测量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)


输入类型



代码	分度号	测量范围	代码	分度号	测量范围
00	B	0～1800℃	12	BA1	-199.9～600℃
01	S	0～1600℃	13	BA2	-199.9～600℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400.0℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留参数	保留参数	18	0～10mA	-1999～9999字
07	保留参数	保留参数	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信号	-1999～9999字
11	Pt100	-199.9～650.0℃	36	信号全切换	-1999～9999字


仪表通讯接口方式


代码	0	2	8
通讯方式	无通讯	RS-232C通讯口	RS-485通讯口


变送输出类型


代码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格


PID控制输出类型


代码	1	2	3	4	5	61	7	8	9
输出方式	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输

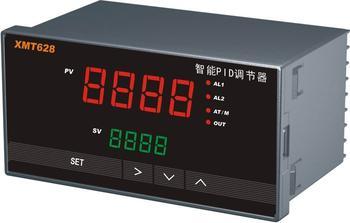

产品展示
