智能手操器

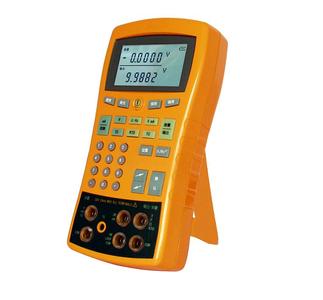

产品图片
智能手操器主要特点


1、手操器有效的解决在自动问题上的执行输出问题；增加了事件输入、强制手动输入、远程控制等功能；功能集成度高（只用一种程序就能实现功能切换）；增加了上电状态：手/自动状态选择功能。
2、能自动跟随输入值进行控制输出（模拟量控制输出或开关量控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
3、可两路同时输入并显示测量信号及反馈信号。
4、可随意改变仪表的输入信号类型。采用无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
5、可分别带有一路模拟量控制输出或一路开关量控制输出（继电器正转、反转控制）及一路模拟量变送输出，适用于各种测量控制场合。
6、可带串行通信输出,可与各种带串行输入/输出的设备进行双向通信,组成网络控制系统。采用标准MODBUS RTU通信协议；
7、采用双LED数码（可同时显示测量值+阀位反馈值--或输出量）+双光柱（可同时显示测量值+阀位反馈值--或输出量，光柱显示）显示，使显示更为直观迅速。

智能手操器技术指标

商   标	型   号
KR-WS-X	D/S 835、D735、D935、D/S435、TD/TS835系列
输入信号	热 电 偶：K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。 热 电 阻：Pt100、Pt100.1、Cu50；引线电阻补偿范围≤15Ω。 远传电阻：30～350Ω（远传压力表） 直流电压：0～5V、1～5V； 直流电流：0～10mA、4～20mA。 输入阻抗：电流信号Ri≥250Ω,电压信号Ri≥250KΩ。
输出信号	模拟量输出：DC 0～10mA输出（负载电阻≤750Ω）    DC 4～20mA输出（负载电阻≤500Ω）             DC 0～5V输出（负载电阻≥250KΩ）     DC 1～5V输出（负载电阻≥250KΩ） 开关量输出：继电器控制输出--继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）             可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A             固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA             双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A 通讯输出：接口方式--标准串行双向通讯接口：光电隔离，RS-485，RS-232等           波特率─1200～9600bps 内部自由设定           通讯协议─采有标准MODBUS RTU通讯协议 馈电输出：DC24±1V，负载电流≤30mA
特   性	测量精度：±0.5%FS或0.2%FS 分 辨 率：±1字 测量范围：-1999～9999字 显示方式：-1999～9999字测量值显示          -1999～9999字设定值显示           -1999～9999字控制目标值显示      0～100%输出量显示           双LED+双光柱显示                 发光二极管工作状态显示 温度补偿：0～50℃数字式温度自动补偿 参数设定：·面板轻触式按键数字设定           ·参数设定值断电后永久保存      ·参数设定值密码锁定 保护方式：·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示           ·输入超/欠量程报警                        ·电源欠压自动复位           ·工作异常自动复位（Watch Dog）
使用环境	环境温度：0～50℃ 相对湿度：≤85%RH ·避免强腐蚀性气体 供电电压：常规型 AC220V %（50Hz±2Hz线性电源）           特殊型 AC90V～265V-开关电源                  DC24V±2V-开关电源 功    耗：≤5W（AC220V线性电源供电）           ≤4W（AC90～265V开关电源供电）           ≤4W（DC24V开关电源供电）


智能手操器型谱表


型                  号

说      明

KR-WS-X

□

-□

□

□

-□

□

-□

□

-□

□

□

□

手动操作器（PV.SV双屏LED显示）

外形尺寸

D435 S435 D735 D835 S835 D935

96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm

通讯方式

□

参见“通讯方式”

控制输出方式

□

参见“输出方式”

变送输出方式

□

参见“输出方式”

外给定输入

□

参见“输入类型”

阀位反馈输入

□

参见“输入类型”

报警

H L

上限报警输出(只能选其中一种报警方式) 下限报警输出

第二报警

H L

上限报警输出(只能选其中一种报警方式) 下限报警输出

馈电输出

P

一路DC24V输出

手/自动状态输出指示

M

手/自动切换输出时带继电器触点输出

强制手动输入功能

Y

外接强制手动输入功能

供电方式

T W A

AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）

测量精度

B

0.5%FS±1字（可省略） 0.2%FS±1字（请注明）


备注: ① PV、SV输入类型在订货时请注明分度号。
       ② 手操器需带手动操作时，具有继电器触点输出功能，请在订货时注明。
       ③ 模拟量控制输出、阀位正、反转控制输出只能选择其中一种，订货时请注明。
       ④ HR735、SY435手操器带正、反转控制输出，只能带一个报警。如果带两路报警就不能正、反转控制输出。
       ⑤ 强制手动输入功能不适用于HR/XS435、HR735手动操作器。

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	0～1800℃	12	BA1	-199.9～600.0℃
01	S	0～1600℃	13	BA2	-199.9～600.0℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留	保留	18	0～10mA	-1999～9999字
07	保留	保留	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信号	-1999～9999字


仪表通讯接口方式

代    码	0	2	8
通讯方式	无通讯	RS-232通讯口	RS-485通讯口


变送输出方式


代    码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格


控制输出方式


代    码	1	2	3	4	5	6	7	8	9
输出方式	继电器	4～20mA	0～10mA	1～5V	0～5V	SCR输出	SSR输出	特殊规格	SOT输出


备注：① SV为外给定输入测量，PV为阀位反馈信号测量，特殊型号或要求的，请提供分度号或参考标准，订货时
         说明。
      ② 光柱显示手动操作器只有TD835和TS835两种。
