液晶流量积算仪

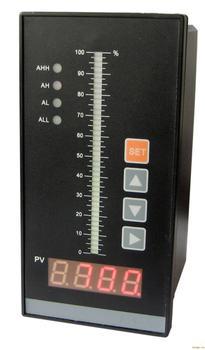

产品图片

液晶流量（热能）积算控制仪主要特点

1、适用于各种液体、蒸汽、一般气体等的流量积算测量控制，适用于过热蒸汽/饱和蒸汽的热能测量积算控制。
2、具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。
3、可随意改变仪表的输入信号类型，采用无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
4、具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值（0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积值达到999999999.99×100。
5、可对测量介质进行定量/批量控制（带启动停止清零功能）；通过软件处理保证总累积量的数据不丢失；
6、采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。
7、可带串行通信输出，采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

技术指标

商    标	型      号
KR-WS-XL	C80、S80、C90系列
输入信号	模 拟 量      热电偶：B、E、J、K、S、T、WRe3-25、F2               电  阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2               电  流：0～10mA、4～20mA、0～20mA               电  压：0～5V、1～5V 脉 冲 量      波  形：矩形、正弦或三角波               幅  度：光电隔离，大于4V（或根据用户要求任定）               范  围：0～10KHz（或根据用户要求任定）
输出信号	开 关 量      ·启动、停止、清零 模拟量输出    ·DC 0～10mA（负载电阻≤750Ω）               ·DC 4～20mA（负载电阻≤500Ω）               ·DC 0～5V（负载电阻≥250KΩ）               ·DC 1～5V（负载电阻≥250KΩ） 报警输出      继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A（阻性负载） 通讯输出      接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等               波特率─1200～9600bps内部自由设定 采用标准MODBUS RTU通信协议 馈电输出      DC24±1V，负载电流≤30mA
特性	数学模型      参见说明书附录“流量积算控制仪数学模型” 测量精度      ±0.5%FS或±0.2%FS 频率转换精度  ±1脉冲（LMS）一般优于0.2% 分 辨 率      ±1字 测量范围      -19999～99999字 显示方式      ·0～99999瞬时流量测量值显示               ·0～99999999999累积值显示               ·-19999～99999温度补偿测量值显示               ·-19999～99999压力补偿测量值显示               ·-19999～99999流量（差压、频率）测量值显示               ·高亮度LED（数码管）测量显示               ·发光二极管工作状态显示 报   警       可选择继电器上限、下限报警输出，LED指示。               报警方式为带回差（用户可自由设定） 定量控制      可选择继电器流量定量到控制，LED输出指示。               可选择继电器流量定量过程控制，LED输出指示。 温度补偿      0～50℃数字式温度自动补偿 打印控制      直接配接串行打印机（TP-16ASH系列微打），打印接口为RS-232 打印精度      同仪表精度 参数设定      ·面板轻触式按键数字设定               ·参数设定值断电后永久保存               ·参数设定值密码锁定               ·断电后流量累积值时间保持大于两年，设定参数永久性保持 保护方式      ·电源欠压自动复位               ·工作异常自动复位（Watch Dog）
液晶流量积算仪 使用环境	环境温度      0～50℃ 相对湿度      ≤85%RH ·避免强腐蚀性气体 供电电压      常规型  ·AC220V  %（50Hz±2Hz，线性电源）               特殊型  ·AC90V～265V--开关电源                       ·DC24V±2V--开关电源 功    耗      ·≤5W（AC220V线性电源供电）               ·≤4W（AC90～265V开关电源供电）               ·≤4W（DC24V电源供电）


液晶流量（热能）积算控制仪型谱表（不带温、压补偿）

型      号									说      明
KR-WS-XL	□	-□	□	-□	□	□	-□	□	无补偿输入流量（热能）积算显示控制仪
外形尺寸	C801 S801 C901								160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯方式 或 打印方式		0 2 8 3							无通讯输出 RS-232C通讯口 RS-485通讯口 RS-232C打印口
报警/变送 输出方式			0 2 3 4 5 8						无变送输出 继电器输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出
输入类型				□					参见“输入类型表”
路 报警方式					N H L B C D				无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零
第二路 报警方式						N H L B C			无报警 上限报警 下限报警 （只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动
馈电输出							P		一路DC24V输出(见备注)
供电方式								T　　W A	AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源）
测量精度								B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）


输入类型表

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20mA	-19999～99999字	B3	热电偶B型	0～1800℃	本表所列为最大 量程，可在量程 范围内通过修改 仪表二级参数确 定量程范围。
B	0～10mA	-19999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-19999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-19999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	-19999～99999字	T	热电偶T型	-199.9～400.0
F	频率	0～10KHz	J	热电偶J型	0～1200℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高温辐射热电偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-19999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃

   变送/报警输出方式

代   码	0	2	3	4	5	8
输出方式	无输出	4～20mA	0～10mA	1～5V	0～5V	特殊规格



液晶流量(热能)积算控制仪型谱表（带温、压补偿）


型                  号

说          明

KR-WS-XL

□

□

-□

□

-□

□

□

-□

□

□

□

流量（热通）积算控制仪

外形尺寸

C8 S8 C9

160×80mm（横式） 80×160mm（竖式） 96×96mm

控制作用

02 03 04 05

带温、压补偿输入 过热蒸汽带温度压力补偿-查表法 饱和蒸汽带温、压补偿-查表法 用户特定曲线补偿-查表法

通讯方式 或 打印方式

0 2 4 8 3

无通讯输出 RS-232C通讯口 RS-422通讯口 RS-485通讯口 RS-232C打印口

变送 输出方式

0 2 3 4 5 8

无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出 特殊要求变送输出

流量 输入类型

□

参见“输入类型表”

压力补偿 输入类型

□

参见“输入类型表”

温度补偿 输入类型

□

参见“输入类型表”

路 报警方式

N H L B C D

无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--自动启动 流量定量过程控制--自动启动 流量定量到控制--自动清零 （只能选其中一种报警方式）

第二路 报警方式

N H L B C

无报警 上限报警 下限报警（只能选其中一种报警方式） 流量定量到控制--手动启动 流量定量过程控制--手动启动

馈电输出

P 2P

一路DC24V输出(见备注) 二路DC24V输出(见备注)

供电方式

T W A

AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源）

测量精度

B

0.5%FS±1字(可省略） 0.2%FS±1字（请注明）


仪表通讯接口方式

代    码	0	2	8	3
通讯方式	无通讯	RS-232通讯口	RS-485通讯口	RS-232打印口


变送/报警输出方式


代   码	0	1	2	3	4	5	8
输出方式	无输出	继电器	4～20mA	0～10mA	1～5V	0～5V	特殊规格
