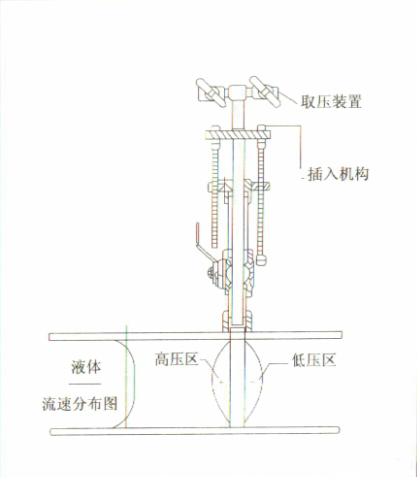

售后服务：15952323398KR-HLV威力巴流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。威力巴流量计是一种插入式流量测量仪表。在管道中插入一根威力巴流量传感器，当流体流过传感器时，在其前部迎流方向产生一个高压分布区，在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对一般为三对取压孔，分别测量流体的全压力包括静压力和平均速度压力Pl和静压力P2。将P1 和 P2 分别引入差压变送器，测量出差压△P=P1-P2，△P反映流体平均速度的大小，以此可推算出流体的流量。
二、主要用途
威力巴流量计的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。
气体/液体/蒸汽
天然气/冷却水/饱和蒸汽
压缩空气/锅炉水/过热蒸汽
燃气/除盐水
气体碳氢化合物/液体碳氢化合物
热空气/低温液体
发生炉气体/导热液体
三、产品特点
子弹头截面形状的探头能产生精确的压力分布，能避免信号渗漏，提高探头结构强度，保持长期高精度。威力巴流量探头以其卓越的防堵设计，使均速管流量探头的防堵水平达到了空前的高度。威力巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。威力巴流量计的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
四、主要技术指标
测量精度：± 1 重复精度：± 0.1
适用压力：0～40MPa 适用温度：－ 180℃～＋ 550℃
测量上限：取决于探头强度测量下限：取决于测量最小差压要求
量 程 比：大于10∶1
适用管径：38mm～9,000mm 圆管、方管
适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于1 0 厘泊的液体
五、产品选型表
|
项 目 |
代 码 |
说 明 |
||||||
|
KR-LGB |
|
匀速管流量计 |
||||||
|
传感器类型 |
W |
|
威力巴流量传感器 |
|||||
|
A |
|
阿牛巴流量传感器 |
||||||
|
D |
|
德尔塔巴流量传感器 |
||||||
|
介质类型 |
Y |
|
液体 |
|||||
|
Q |
|
气体 |
||||||
|
Z |
|
蒸汽 |
||||||
|
流体温度 |
|
2 |
|
＜200℃ |
||||
|
5 |
|
＜500℃ |
||||||
|
流体压力 |
|
1 |
|
≤1.6MPA |
||||
|
2 |
|
≤4.0MPA |
||||||
|
3 |
|
≤6.3MPA |
||||||
|
4 |
|
≤10.0MPA |
||||||
|
5 |
|
≤25.0MPA |
||||||
|
精度 |
|
1 |
|
1.0级 |
||||
|
2 |
|
1.5级 |
||||||
|
3 |
|
2.5级 |
||||||
|
连接方式 |
|
1 |
|
螺纹连接 |
||||
|
2 |
|
法兰连接 |
||||||
|
口径 |
|
DN |
用数字表示（公称通径） |
|||||
|
附件（选配） |
|
F |
带可拆卸安装球阀 |
|||||
|
|
J |
带截止阀 |
||||||
|
|
L |
带冷凝管 |
||||||
|
|
S |
带三阀组 |
||||||
|
|
CB |
差压变送器 |
||||||
|
|
XJ |
流量积算仪 |
||||||
|
|
BC |
温压补偿带温度与压力传感器 |
||||||

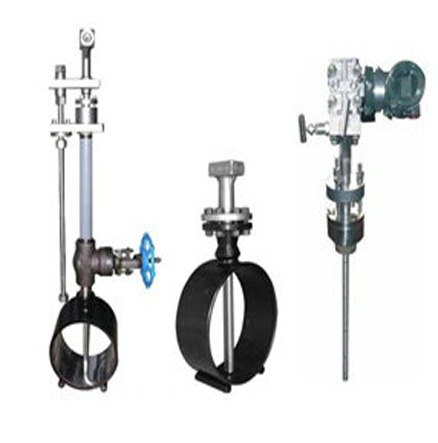

六、效果图
