热工宝典

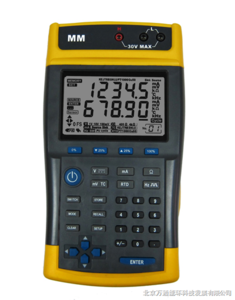

产品图片
热工宝典主要特点

1、采用16位单片机作为CPU。
2、集大规模数字转换集成电路和大屏幕液晶汉显技术于一体。
3、具有输出、测量、手册和24VDC配电功能，且四项功能可同时工作。
4、配备超大容量可充电电池供电，携带方便。
5、是热工仪表行业人员在现场检修、调试的极佳配置。

使用特点

1、小巧、便于携带和手持。
2、坚固、可靠、背面的支撑架和挂钩孔适合现场使用。
3、大显示屏，测量、输出、热工手册数据可同时汉显。
4、可测量电压、电流、热电偶、频率、铂电阻、铜电阻和普通电阻。
5、可输出电压、电流、毫伏、频率等信号。
6、24VDC配电输出为变送器提供回路电源。
7、热工手册实现电阻值与温度值的快捷互查，实现饱和蒸汽的压力与密度、温度与密度的快捷查询。
8、具有背光控制功能。

技术参数

1.输出信号

电流：0～24mADC  分辨率：1μA
精度：±0.05%FS  RL≤400Ω          RL×IL≤8V
电压：0～6VDC  分辨率：0.1mV
精度：±0.05%FS  RL≥10KΩ
毫伏：0～120mVDC  分辨率：1μV
精度：±0.05%FS  RL≥20KΩ
频率：0～5000Hz     TTL电平矩形波      分辨率：0.1Hz

输入范围	准确度
1.0000～99.999Hz	0.02Hz
100.00～999.99Hz	0.4Hz
1000.0～9999.9Hz	3Hz
2000.0～3000.0Hz	5Hz
3000.0～5000.0Hz	15Hz


直流：24V       IL＜30mA          精度：±2%

2.测量信号

电流：0～35mADC     精度：±0.05%FS
电压：0～5VDC   精度：±0.05%FS
   0～35VDC  精度：±0.1%FS
毫伏：1.10～100.00mVDC   精度：±0.05%FS
电阻：0.0～1200.0Ω     精度：±0.05%FS
频率：0.0～5000.0Hz（方波）   精度：±0.2Hz

3.热工手册（执行国际ITS-90）

1、实现电阻值与温度值的互查。（指Cu50、Pt10和Pt100、Pt500、Pt1000型热电阻）。
2、实现毫伏值与温度值的互查。（指S、K、B、R、J、E、T、N型热电阻）。
3、实现饱和蒸汽的压力（P）查密度（ρ）、温度（T）查密度（ρ）的查询。
4、查询范围：绝对压力范围：0.1MPa～16MPa；温度范围：100℃～350℃。

供电电源

本仪器配备有大容量充电电池，容量为10800mAh，可外接电源DC12V，1.0A充电，每次充电为8小时，充电时校验仪面板上红灯亮，充电完成后绿灯亮。在充电的同时，校验仪仍可正常工作。一次充电后可正常工作8～16小时，其时间长短和使用状态有关。

环境温度

工作温度：-10～50℃
    贮存温度：-20～70℃

重量

0.75Kg

面板和键盘操作

1、按“↓”键可在输出、测量、手册功能之间切换。
2、按“→”键可在电流、电压、毫伏、频率各选项之间切换。
3、按“ENT”键表示确定。
4、按“ ”键可实现输出功能特定值输出，手册功能反向切换。
5、同时按“↓”键和“ENT”键可在背光打开和背光关闭之间切换。

使用步骤

1、开机
打开电源开头，液晶屏显示“鑫华仪表”后进入工作主页，预热10分钟即
可进入工作状态，初始功能如图：此时光标处在“输出电流”项上。
2、信号输出
用户若需输出80mV信号，可按“→”键切换到“输出毫伏”选项，用键盘输入“80”字符后按“ENT”键确定，将红、黑表笔分别插到mV信号输出和COM插孔即可得到80mV信号。
3、信号测量
用户若需测量频率信号，可按“↓”键移动光标至“测量电压”项上，再用“→”键切换至“测量频率”选项，将红、黑表笔分别插到F信号输入插孔和COM插孔即可对测量频率信号进行读数。
4、手册查询
用户若需查询Pt100型热电阻200℃时的电阻值，先按“↓”键移动光标至“手册”项，按“→”键切换至Pt100选项，输入“200”字符后按“ENT”键就可查到相应的电阻值；此时按“”键可使查询反相，输入“100”字符后即可查询到100Ω的Pt100型热电阻对应的温度值。
5、背光控制为延长充电后的工作时间，仪表设计了背光打开和关闭两种状态，默认状态为背光关闭。用户若需打开背光以加大显示亮度，可同时按“↓”和“ENT”键打开背光。若再同时按“↓”和“ENT”键则背光关闭。

注：最大电流测量≤50mA；
    最大电压测量≤50V；电压测量正、负端须正确。热工宝典价格实惠便宜。

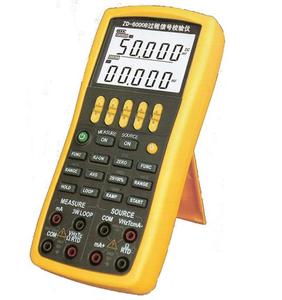

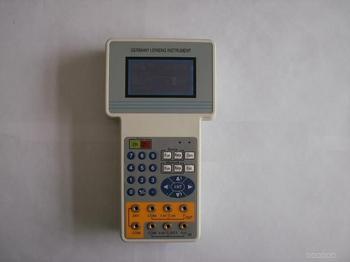

产品展示
